КОЛЬЦА

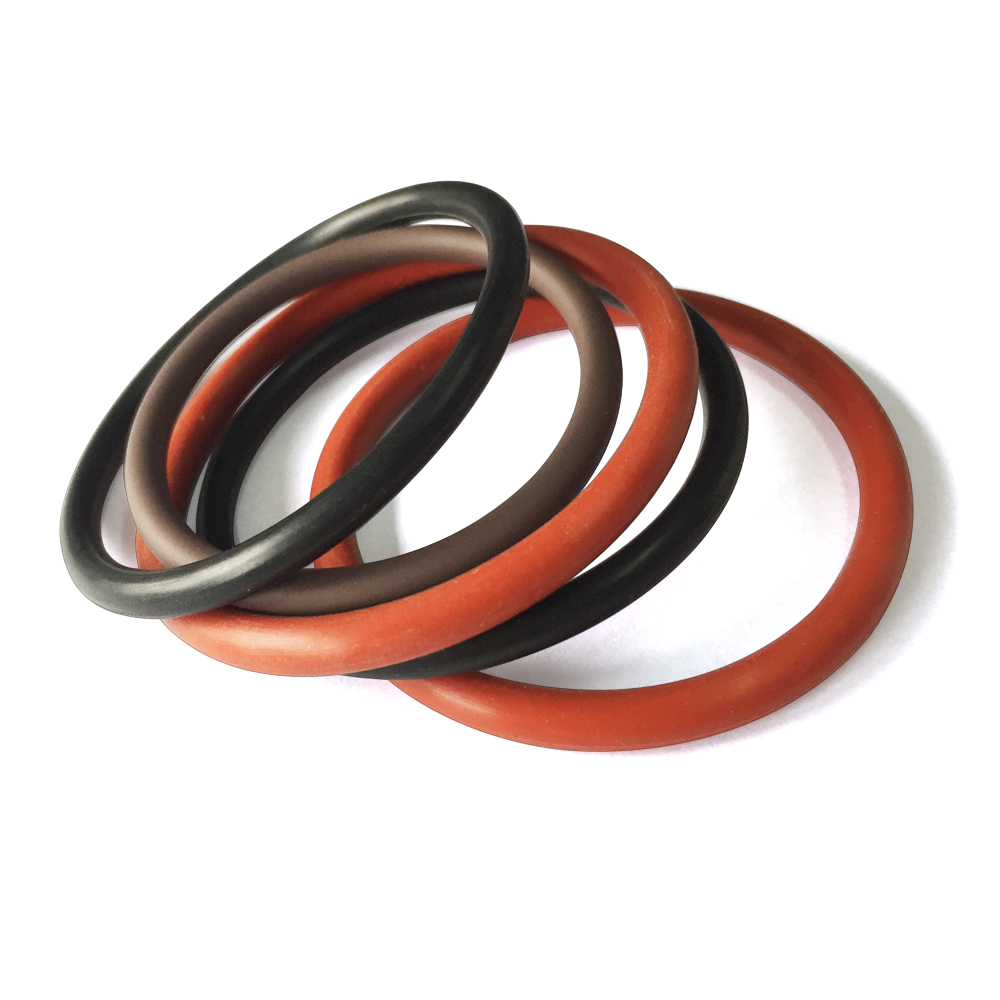

Кольца из резины – один из самых востребованных типов уплотнений.Данные резинотехнические изделия служат в качестве прокладки для герметизации как подвижных, так и не подвижных деталей различного оборудования.
Активное применение данных колец наблюдается практически во всех сферах промышленности:
-нефтегазовая и горнодобывающая отрасль;
-машиностроение;
-пищевая промышленность;
-приборостроение;
-авиастроение;
-фармацевтическая отрасль;
-агропромышленность;
-жилищно-коммунальная отрасль.
Данный вид резинотехнических уплотнений может быть изготовлен из различных марок резины, различной твердости и с различным сечением.
Виды колец
Уплотнительные кольца могут иметь х-образное сечение, круглое или прямоугольное сечение.
Кольца | Сечение | Примечание |
Уплотнительное кольца с круглым сечением(O-Ring) | Применяются как в статичных соединениях так и в подвижных соединениях. | |
Уплотнительное кольца с х-образным сечением(X-Ring) | Применяется в тяжелых условиях работы, когда требуется плотность в широком диапазоне давлений — низкого и высокого. | |
Уплотнительное кольца с прямоугольным сечением(Square-Ring) | Применяются преимущественно в статичных соединениях. Это обусловлено тем, что в подвижных узлах прямоугольные кромки изнашиваются быстрее вследствие значительно большего трения. Ввиду этого допустимо применение прямоугольных уплотнительных колец в соединениях со скоростью поступательного движения до 0,5 м/с.Модели квадратного сечения считаются вариантом прямоугольных изделий с равными значениями высоты и толщины. По параметрам и назначению они аналогичны. |
Материал из которого могут быть изготовлены кольца
Группа резины или тип эластомера выбирается в зависимости от параметров рабочей среды, диапазона рабочих температур и давления.
Кольца могут изготавливаться из различных марок резины и быть различной твердости.
Более детально по видам эластомеров Вы можете ознакомиться перейдя по ссылке(Материалы РТИ).
Стандарты уплотнительных колец круглого сечения
В России и странах СНГ размеры уплотнительных колец утверждены ГОСТом 9833-73 (скачать ГОСТ 9873-93).
Также кольца могут быть изготовлены по различным зарубежным стандартам, таким как:
-Американский стандарт (AS 568A)
-Шведский стандарт (SMS 1586)
-Японский стандарт (JIS B 2401)
-Китайский стандарт (GB/T 3452.1)
-Английский стандарт (BS 4518)
Кольца по ГОСТ 9873-93
Если уплотнительные кольца монтируются в отечественное оборудование, то при выборе размера необходимо ссылаться на ГОСТ 9833-73, где указаны девять типов диаметров сечения: 1.4, 1.9, 2.5, 3.0, 3.6, 4.6, 5.8, 7.5, 8.5 в миллиметрах.
Данные кольца предназначены для уплотнения гидравлических и пневматических устройств.
Обозночение типоразмера кольца по ГОСТ 9873-93:
DDD-ddd-cc-s-z , где:
DDD-внутренний диаметр посадочного места кольца, мм
ddd-наружный диаметр посадочного места кольца, мм
cc-диаметр поперечного сечения кольца, мм
s-группа точности(1 группа-для подвижных соединений, 2 группа- для подвижных и неподвижных соединений)
z-группа резины (в соответствии с ГОСТ 18829-73)
Разберем к примеру кольцо 132-145-75-2-2, где:
132- внутренний диаметр посадочного места кольца, мм
145-наружный диаметр посадочного места кольца, мм
75-диаметр поперечного сечения кольца, мм
2-группа для подвижных и не подвижных соединений
2-группа резины(Бутадиен-нитрильный каучук)
Свойства материалов, применимых для изготовления уплотнений, прописаны в ГОСТе 18829-73.(скачать ГОСТ18829-73)
Перейти в каталог колец по ГОСТ 9873-93.
Американский стандарт AS 568A
Данный стандарт разработан Обществом инженеров автомобильной промышленности (SAE).
Размеры в стандарте определяются максимальными и минимальными размерами сечений( ID-внутренний диаметр кольца, CS-диаметр сечения).
Типоразмеры в данном стандарте указывается как в миллиметрах так и в дюймах.
Перейти в каталог колец по стандарту AS 568A.
Шведский стандарт SMS 1586
Шведский стандарт описывает 140 типоразмеров колец в двух различных группах:
-динамическая группа (включает в себя 65 типоразмеров колец)
-статическая группа(включат в себя 75 типоразмеров колец)
Типоразмеры в данном стандарте указывается как в миллиметрах так и в дюймах.
Перейти в каталог колец по стандарту SMS 1586.
Японский стандарт JIS B 2401
Каждый типоразмер по JIS B 2401 обозначается буквой, обозначающей принадлежность к серии, за буквой следует же номинальный номер.
Внутри стандарта имеется четыре серии размеров различных направлений их применения:
P-динамическое уплотнение
G-статическое уплотнение
S-специальные размеры
V-вакумный фланец
Разберем к примеру кольцо JIS B 2401 P9, где:
JIS B 240- Японский стандарт
P-для динамического уплотнения
9-номинальный номер
Типоразмеры в данном стандарте указывается как в миллиметрах так и в дюймах.
Перейти в каталог колец по стандарту JIS B 2401.
Китайский стандарт GB/T 3452.1
Cтандарт GB/T 3452.1 — рекомендуемый китайский национальный стандарт уплотнительных колец круглого сечения.Обязательные стандарты в КНР имеют префикс «GB». Рекомендуемые стандарты идут с приставкой «GB/T».
Типоразмеры колец по данному стандарту указываются в миллиметрах и в дюймах.
Перейти в каталог колец по стандарту GB/T 3452.1.
Данный стандарт описывает 203 типоразмера колец.
Каждый размер обозначается четырехзначным числом, обозначающем внутренний диаметр (ID) кольца в десятых долях милиметра, а два последних числа в стандарте обозначают поперечное сечение(CS) в десятых долях милиметра.
Разберем к примеру кольцо 0195-30, где:
19,5-внутренний диаметр кольца(ID), мм
3,0-поперечное сечение кольца (CS), мм
Типоразмеры колец по данному стандарту указываются в миллиметрах и в дюймах.
Перейти в каталог колец по стандарту BS 4518.
Выбор уплотнительного кольца
- параметры рабочей среды(в какой узел устанавливается кольцо, с какими агрессивными средами взаимодействует);
- твердость по шору А либо давление.
Применение колец в автомобильной промышленности
В автомобиле кольца могут служить в качестве комплектующих следующих деталей:-фильтры
-форсунки
-датчики давления
-клапаны
-крестовины
Срок хранения уплотнительных колец
Резинотехнические изделия (РТИ), в частности кольца резиновые обладают склонностью к естественному старению.
В среднем срок годности уплотнительного кольца составляет не менее 3 лет при условии его правильного хранения.
Кольца должны храниться в закрытом помещении при температуре от 0 до 25°С, находиться на расстоянии не менее 1 м от отопительных приборов и не подвергаться воздействию солнечных лучей и веществ, разрушающих резину.
При хранении запрещается подвергать резиновые кольца какой-либо деформации.
