САЛЬНИКИ

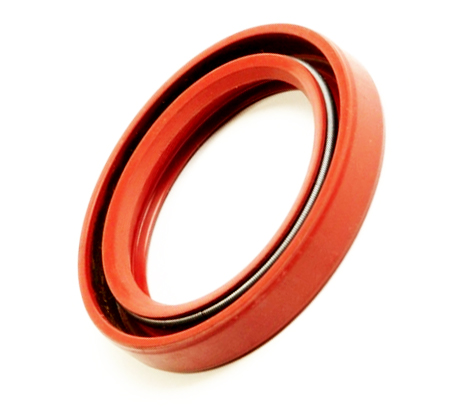

Сальник (манжета армированная) — это резинотехническое изделие, предназначенное для уплотнения вращающихся соединений и защиты от проникновения в них грязи и пыли. В большинстве случаев они работают в воздушной среде и контактируют с различными технологическими жидкостями: смазка, топливо, эмульсии или вода. Устанавливаются в узлы и механизмы различных агрегатов.
Данное резинотехническое изделие широко применяется в различных отраслях промышленности, таких как:
-нефтегазовая и горнодобывающая отрасль;
-автомобильная промышленность;
-приборостроение;
-авиастроение;
-фармацевтическая отрасль;
-агропромышленность;
-жилищно-коммунальная отрасль.
Типы сальников
Сальниковое уплотнение состоит из следующих элементов: корпус, изготавливаемый преимущественно из металла; набивка — эластичный уплотнительный материал, который плотно прижимается коси, предотвращая утечку жидкости; пружинное кольцо, улучшающее прижатие уплотнения уплотнения к подвижному валу.
Сальники подразделяются по типу конструкции и по условиям эксплуатации(месту установки уплотнения).

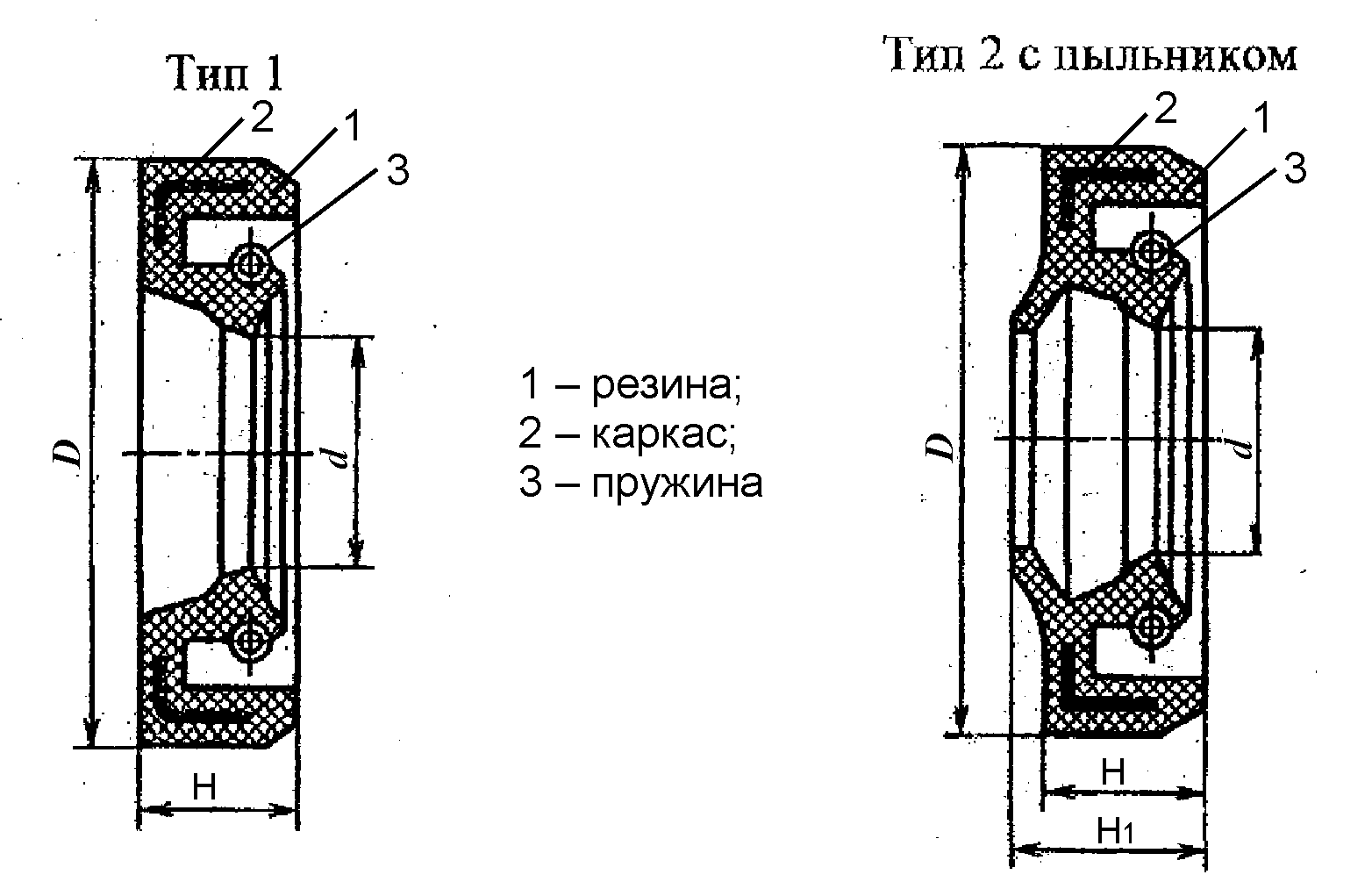

В зависимости от условий
эксплуатации применяется две разновидности сальников:
Тип 1- без пыльника,
предназначенные для предотвращения протечек масла;
Тип 2 - с пыльником, имеющие дополнительную защиту от пыли и грязи.
На манжетах с пыльником выполнен дополнительный выступ, который не допускает попадание пыли из внешней среды и также, как и манжеты без пыльника , не допускает протекание жидкости из под уплотняемого вала.
2. Сальники с формованной кромкой.

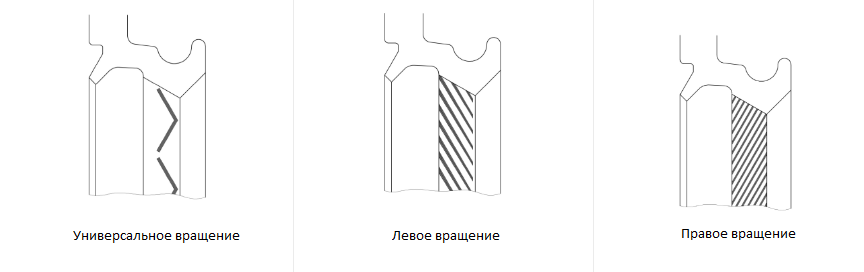

Также сальники различаются по гидродинамическим насечкам на их рабочей поверхности. Есть варианты универсального вращения, левого и правого вращения.
Так как сальник во время работы не касается поверхности вала, а уплотнение происходит за счет создание им разряжения в области вала при помощи этих самых гидродинамических насечек, то при подборе важно учитывать направление вращение вала, иначе при несоответствии сальника насечки будут не засасывать масло в корпус, а наоборот – выталкивать его оттуда.
Определение типоразмера сальника по ГОСТ 8752-79
На отечественном рынке типоразмеры сальников определяются стандартами по ГОСТ 8752-79.(скачать ГОСТ 8752-79).
Условное обозначение сальников в соответствии с ГОСТ 8752-79 строится по следующей структуре:
T.I - d- D- R
T - тип манжеты
I - исполнение манжеты
d - диаметр вала
D - наружный диаметр манжеты
R - тип резины
Рассмотрим на примере сальника 1,2-25-42-1, где:
1-тип сальника (без быльника);
2-исполнение сальника (с формованной кромкой);
25-диаметр вала в мм;
42-наружный диаметр сальника в мм;
1-группа резины
Материал из которого могут быть изготовлены сальники
Группа резины выбирается в зависимости от параметров рабочей среды, диапазона рабочих температур. Ниже приведена таблица по типам эластомеров в соответствии с ГОСТ.
Тип эластомера | Группа резины | Марка резиновых смесей | Минимальная температура (воздух-жидкость) | Максимальная температура (воздух-жидкость) |
Бутадиен-нитрильный каучук | 1 | 7-ИРП-1068 | -45 °C | +100 °C |
Бутадиен-нитрильный каучук | 2 | 4004 | -30 °C | +100 °C |
Бутадиен-нитрильный каучук | 3 | 7-В-14-1 | -60 °C | +100 °C |
Фтор-каучук СКФ-32 | 4 | ИРП-1314-1 | -45 °C | +150 °C |
Фтор-каучук СКФ-26 | 5 | ИРП-1287 | -20 °C | +200 °C в воздухе +170 °C в жидкости |
Силиконовый каучук | 6 | ИРП-1401 | -55 °C | +200 °C в воздухе +150 °C в жидкости |
С более детальным описанием всех физико-механических характеристик эластомеров Вы можете ознакомиться перейдя по ссылке(Материалы РТИ).
Импортные сальники

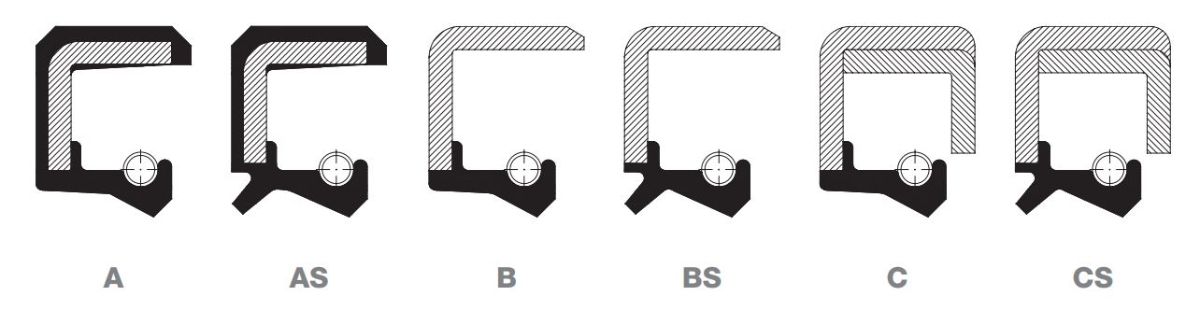

Тип сальника | Описание | Давление |
A | Без пыльника, с пружиной. | 0,05 MPa |
AS | С пыльником и пружиной. | 0,05 MPa |
B | Необрезиненная конструкция по наружному диаметру без пыльника, с пружиной. Этот тип в основном подходит для стальных или
чугунных посадочных мест.Металлический корпус обеспечивает прочную и
точную установку в посадочное место. | 0,05 MPa |
BS | Необрезиненная конструкция по наружному диаметру с пыльником, с
пружиной. Этот тип в основном подходит для стальных или чугунных посадочных
мест.Металлический корпус обеспечивает прочную и точную установку в
посадочное место. | 0,05 MPa |
C | Внешний металлический корпус
с усиливающей вставкой без пыльника,с пружиной.Обеспечивает повышенную структурную жесткость,
когда требуется более прочная конструкция. Особенно подходит для больших
диаметров. | 1,0 MРa |
CS | Внешний металлический корпус с усиливающей вставкой с пыльником, с
пружиной.Обеспечивает
повышенную структурную жесткость, когда требуется более прочная конструкция.
Особенно подходит для больших диаметров. | 1,0 MРa |
Материал из которого могут быть изготовлены импортные сальники
Обозначение | Материал | Диапазон рабочих температур |
NBR | Бутадиен-нитрильный каучук | от -30°C до +100°C |
ACM | Акрилатный каучук | от -20°C до +130°C |
FPM либо FKM | Фтор каучук | от -20°C до +180°C |
MVQ либо VMQ | Силиконовый каучук | от -50°C до +200°C |
С более детальным описанием всех физико-механических характеристик эластомеров Вы можете ознакомиться перейдя по ссылке(Материалы РТИ).
Также при выборе марки резины следует учитывать скорость относительного движения (она зависит от диаметра вала и частоты вращения):
Зарубежные стандарты на сальники:
ISO 6194;
Германия — DIN 3760, 3761;
Япония — JIS B2402;
США — SAE J110b, J111b, J946c, J1002;
Швеция — SMS 2290, 2291.
Основные зарубежные производители сальников
Обозначение | A | AS | B | BS | C | CS |
Elring | A | AS | B | BS | C | CS |
Corteco | BA | BASL | B1 | B1SL | B2 | B2SL |
Victor Reinz | A | ASL | B | BSL | C | CSL |
Simrit-Freudenberg | BA | BASL | B1 | B1SL | B2 | B2SL |
Goetze | 827N | 827S | 822N | 822S | 824N | 824S |
Simmerwerke | A | ASL | B | BSL | C | CSL |
NOK | SC | TC | SB | TB | SA | TA |
Dichtomatik | WA | WAS | WB | WBS | WC | WCS |
FP | G | GP | L1 | L1P | L2 | L2P |
Выбор сальника
- параметры рабочей среды(в какой узел устанавливается сальник, с какими средами взаимодействует);
- окружная скорость (зависит от диаметра вала и
частоты вращения);
- давление;
- степень внешнего загрязнения;
- гидродинамические насечки(универсальный тип вращение, левое или правое вращение).
Применение сальников в автомобильной промышленности
В автомобиле сальники устанавливаются на сопряжения следующих подвижных элементов:
-Коленвал двигателя. Детали устанавливаются для герметизации зазора сопряжения оси с передней и задней крышкой мотора и предотвращают утечку моторного масла.
-Распредвал. Сальник предотвращает утечку моторного масла из ГРМ в месте крепления зубчатого колеса ременного привода;
-Направляющие впускных и выпускных клапанов. Здесь сальники работают в тяжелых температурных условиях и предотвращают попадание масла в камеры сгорания.
-Водяная помпа. Сальниковое уплотнение препятствует утечке антифриза через зазор между осью крыльчатки и корпусом насоса.
-Насос ГУР. Уплотнение предотвращает протечку рабочей жидкости, находящейся под высоким давлением.
-КПП. Сальники препятствуют утечке трансмиссионного масла через зазоры между валами и корпусом коробки передач, в местах подсоединения полуосей.
-Редуктор заднего моста. Уплотнение устанавливается со стороны кардана.
-Ступицы колес. Сальниковые уплотнения предотвращают попадание пыли и грязи в подшипник и предотвращают утечку смазки.
-Полуоси заднего моста. Здесь резиновое уплотнение устанавливается, чтобы предупредить утечку трансмиссионного масла из заднего моста.
-Редуктор рулевого управления. Уплотнение ставится в районе выхода оси маятникового рычага и входа вала рулевого управления.
-Стойки и амортизаторы. Уплотнение препятствует попаданию грязи в механизм и предотвращает утечку масла.
Срок хранения сальников
Гарантийный срок хранения упакованных манжет - 3 года, для манжет высшей категории качества - 5 лет с момента изготовления.
Гарантийный срок хранения упакованных манжет и гарантийный срок эксплуатации манжет, смонтированных в узлах и агрегатах, суммарно не должен превышать 10 лет.
